BIM技術助力寶鷹集團邁入數字裝飾新時代
近年來，國家對數字技術創新應用的重視有目共睹。大數據、人工智能等相繼上升為國家戰略，數字經濟、數字中國的提出和不斷強調，也可見我國在新時代建立網絡強國、數字中國、智慧社會的強大決心。國家新戰略，帶來的是中國建筑業應用數字技術的轉型升級。
裝飾行業新時代的大幕已經開啟，隨著建筑裝飾行業對設計、造價、施工、維護等流程工序及各類信息的可視化要求越來越高，BIM已經成為建筑業的一個象征，而BIM也成為了我國建筑裝飾行業未來轉型的方向。
近日，2018中國建設行業年度峰會在西安召開，峰會特設置了“數字裝飾賦能裝飾行業未來”裝飾行業信息化論壇，同行業專家、行業領軍企業精英等2000余人齊聚一堂，探討裝飾行業信息化發展痛點難點問題，推動行業信息化實現“共贏、共享、協同創新”目標。
▲會議特邀寶鷹集團BIM研發部負責人羅發學（右一）深入解答裝飾BIM的實操問題
論壇中，寶鷹集團與廣聯達軟件股份有限公司達成戰略合作關系。此次戰略合作，標志著寶鷹集團BIM研發與廣聯達關于BIM在裝飾行業應用方向邁出了關鍵一步，對進一步實現BIM在裝飾項目中的落地、提高企業的核心競爭力等方面具有重要意義。
▲論壇會上，廣聯達為新BIM賦能裝飾企業未來暨戰略合作企業授牌，寶鷹集團BIM研發部負責人羅發學（右四）參加授牌儀式。
近年來，寶鷹集團不斷加大對BIM技術的投入，自公司BIM研發部成立至今，BIM團隊成員已發展超過20名。BIM研發部全面負責公司的BIM技術總體發展戰略，以及項目BIM應用過程中的技術、人員和成果管理，進行各專業BIM模型的精細化創建以及BIM可持續設計（室內外渲染、虛擬漫游、建筑動畫、工程量統計、功能分析、數字化建造、施工項目管理等）。目前，寶鷹集團已經編制了內部BIM標準文件，并建立了企業族庫。
寶鷹集團BIM技術應用項目案例
BIM研發部自成立以來，利用BIM技術已完成和正在實施中的項目有20余個，如：普寧康萊酒店項目、佛山山水龍盤銷售中心項目、東莞國貿中心項目、萬科濱海置地大廈項目等。
普寧康萊酒店項目

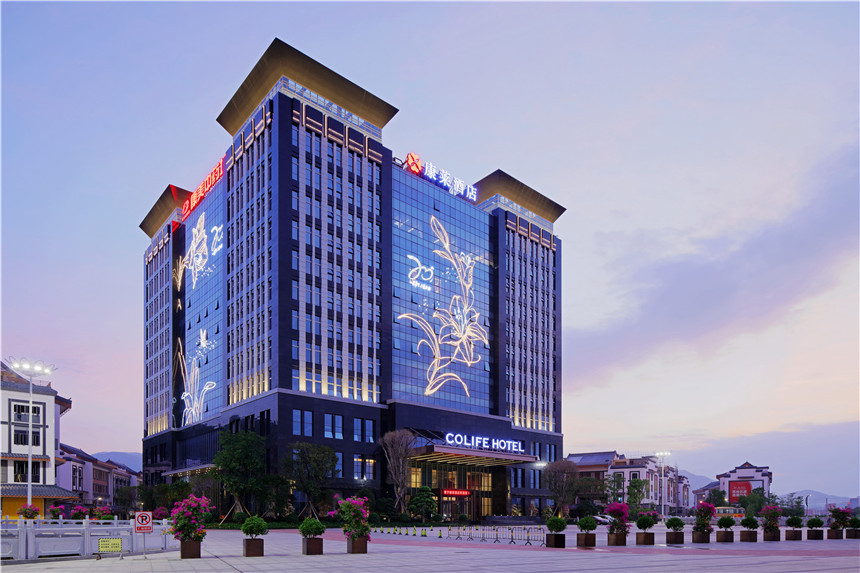

康萊酒店身處普寧中藥材專業市場的核心位置，串聯了東西區場地的建筑連接，并借助中央橋面廣場將自然景觀滲透到建筑之中，將會成為整個項目的焦點。現代中式風格是將中式元素和現代材質巧妙兼融，中國風并非完全意義上的復古明清，而是通過中式風格的特征，表達對清雅含蓄，端莊豐華的東方式精神境界的追求。本項目建筑高度為57.85米，由地下1層和地上12層組成，結構形式為框架剪力墻結構，地下一層為人防地下室，地上12層為酒店。

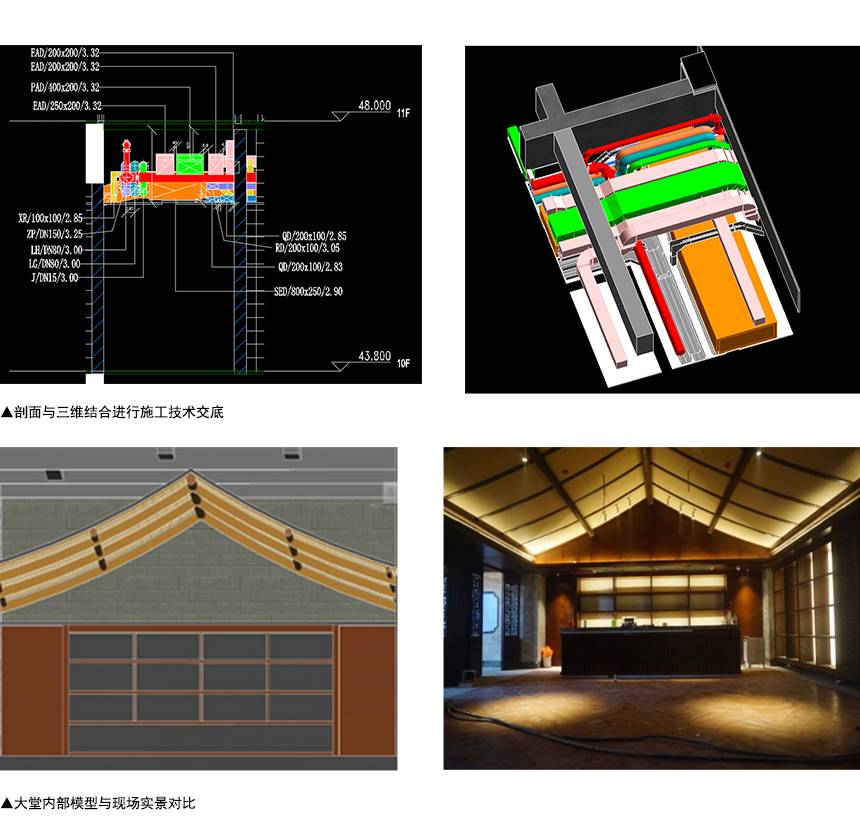

對該項目進行了土建機電模型的搭建以及管線綜合優化，最終達到施工圖紙出圖標準，指導現場施工。
▲機電綜合平面圖
在本項目中采用BIM技術，在深化設計、專業間協調溝通、綜合管線優化、方案比選、材料下單等方面的應用，不僅提高了決策、溝通及施工效率，同時減少了施工過程中的返工、浪費等現象，保證了100天工期的順利實現，節約了項目成本，獲得業主好評。
佛山山水龍盤銷售中心項目

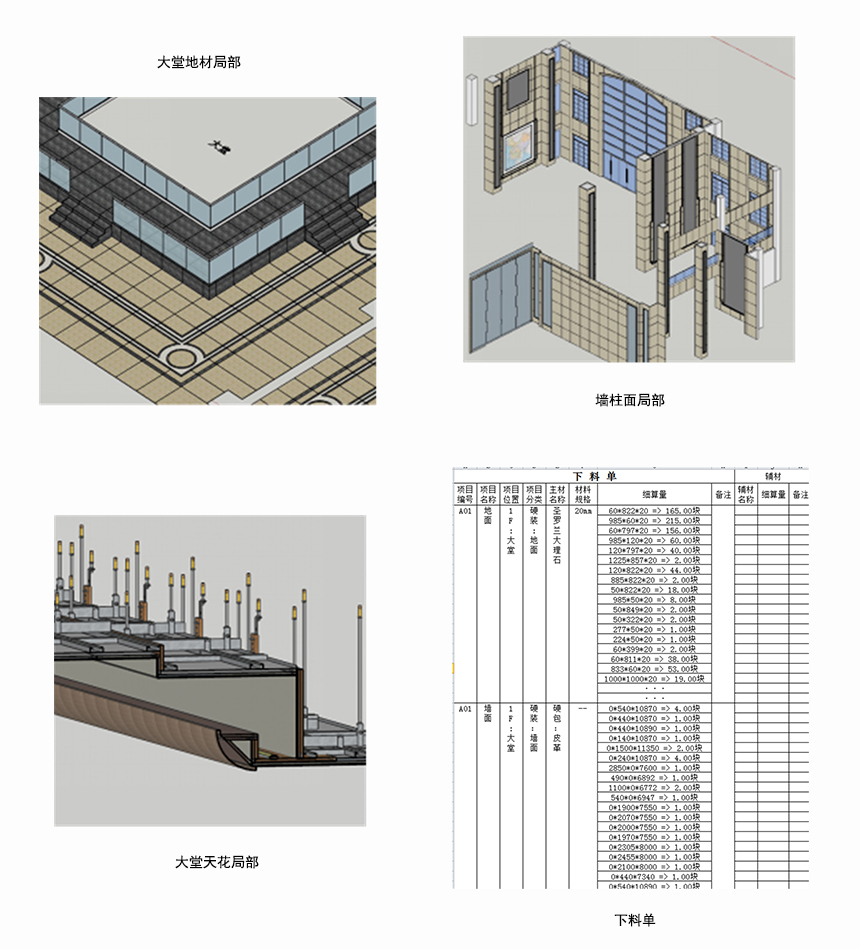

項目是由大堂、洽談區、辦公室、銷售休息室、衛生間等幾個分區組成的銷售中心。該項目對地面鋪裝、墻柱面裝飾、天花吊頂裝飾三個板塊進行了建模及導出材料下料單。
本項目通過BIM技術的應用，提取工程量表并生成相應的下料單，大大提高了下料速度和準確度。
東莞國貿中心項目

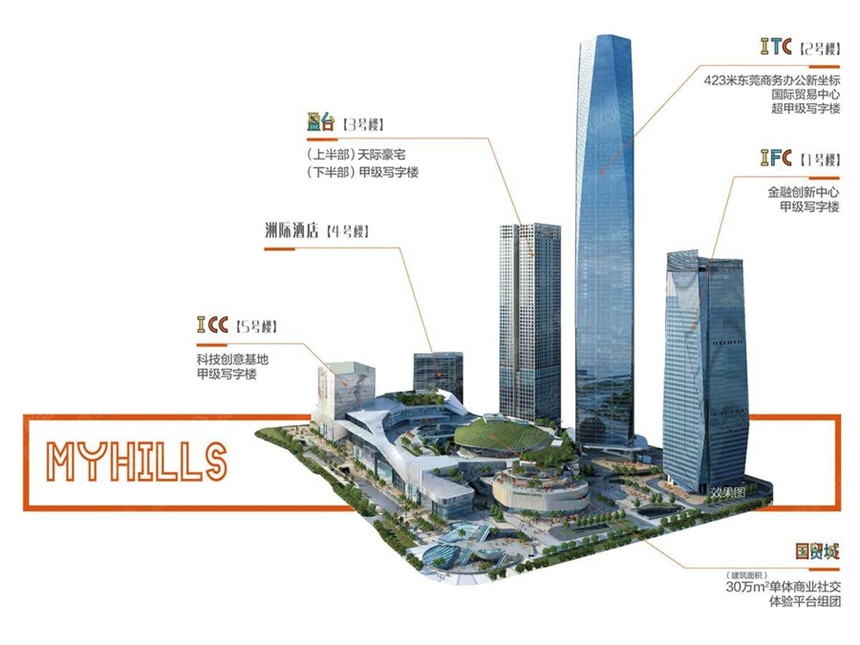

東莞國貿中心項目位于廣東省東莞市東城區鴻福東路1號，是一個具有東莞地標型的商業綜合體項目，項目占地面積104,870平方米，總建筑面積約為104萬平方米，包括1號商業、辦公樓，2號商業、辦公樓，3號商業、辦公、公寓樓，4號酒店樓，5號商業樓及6號地下室。目前正在應用BIM技術進行商業裙樓的精裝工程，該裙樓一共七層，地下二層地面五層，均作為商業中心使用。

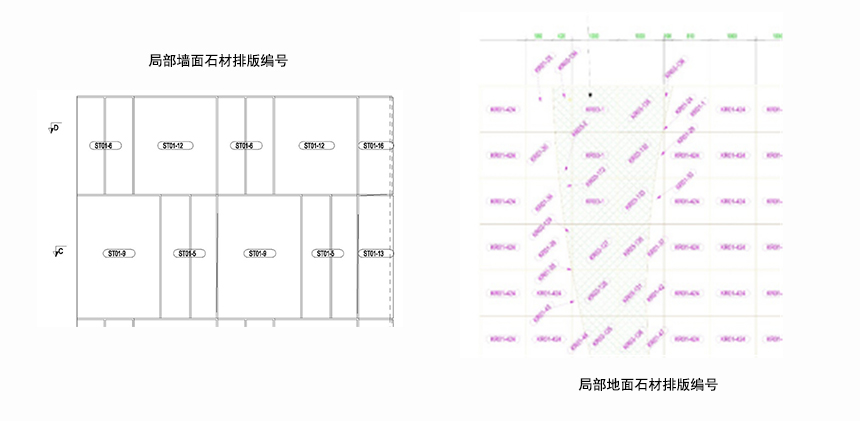

該項目公共區域地面及墻面石材排版，采用我司自主研發的TRG系統進行石材（包括水刀拼花石材）的出圖、排版編號、下料加工等，該系統采用參數化的形式對石材進行批量建模，尤其是對地面石材和有水刀拼花的地面可實現快速建模，并可對石材進行排版編號、出圖等，相比傳統手動石材排版方式具有快速自動排版、避免漏排錯排、并可輸出數控加工文件，方便石材套料等優勢，大大降低了不規則石材下料的損耗問題。

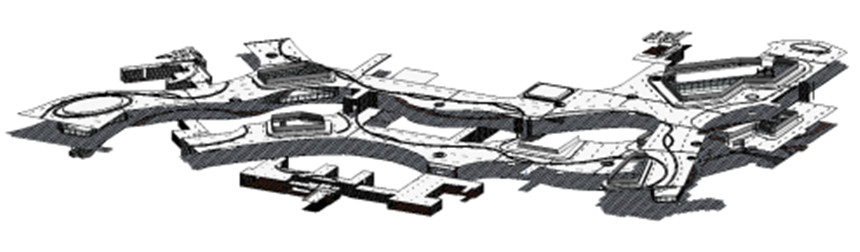

▲裙房公共區域模型
項目位于深圳市福田區泰然工業區泰然八路1號，隸屬深圳萬科集團總部集辦公及商業于一體的綜合性建筑，由地下4層和地上35層組成，其中，地下四層和三層為車庫、地下二層和一層為商業公共區；一層至六層為產業配套用房；七至三十五層為辦公區。
根據項目目標和特點，結合實際情況，為項目制定了經濟有效的精裝BIM實施方案，建立了系統規范的BIM實施應用流程，保障項目工作順利開展、實現預期目標。
該項目利用BIM技術優勢，在進場前介入該項目的BIM工作，在施工前快速、全面、準確的檢查出設計圖紙中的錯誤、遺漏及各專業間的碰撞等問題的報告并反饋給設計方修改圖紙，減少由此將產生的返工，提高了二次機電和裝修的質量，節約成本，縮短工期。
